～漂亮地實現非接觸式難以做到的高精度測量～

實現高精度（長量程型：直線性±0.04% F.S.)

歐姆龍的線性化技術實現了高性能。
□長量程型ZX-TDS10-□□
分辨率0.4μm 直線性±0.04% of F.S.
小直徑型ZX-TDS01/TDS04
分辨率0.1μm 直線性±0.1% of F.S.

超低壓測量力型(0.065 N)

利用測量頭的自重以微壓力的方式接觸，適合測量過去非接觸傳感器無法穩定檢出的透明體

、有光澤工件
、或易於變形、劃傷的工件。

真空反應型 (帶空氣舉升型) 實現自動測量

簡單地從千分表變更為自動檢查。（ZX-TDS10T-V）
ZX-TDS10T-VL 除了空氣舉升以外，還有空氣推動式，可在外部控製接觸力。

不需要校對原點

采用了差動變壓器方式，原點的絕對位置不變。
因此
，不需要每次啟動時核對標準件、找原點。
不需要麻煩的原點複位。

自動標尺功能

隻需連接傳感頭
，就能在放大器上顯示測量距離。
電纜最高可延長10m

，特性不變。

預熱顯示

接通電源後，告知傳感器本身已處於較佳測量狀態（規格的分標率以下）。

長壽命 機械壽命1,000萬次以上

1mm量程型（ZX-TDS01）、4mm量程型（ZX-TDS04），以線性滾珠軸承結構實現了長壽命。（下圖）
實現了滑動部的順暢滑動
，橡膠護套還可防止灰塵侵入。

壓入警報功能

對於意外的測量，事前檢測壓入過度故障並輸出。
如果使用PLC等編程，就能夠避免測量停止等故障。

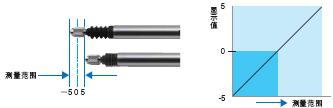

測量頭（僅限1mm
、4mm量程型：ZX-TDS01/TDS04）

請根據測量部位選用。

安裝方向隨心所欲
